CVD人工鉆石全自動激光打標系統

CVD—化學氣相沉積法，CVD技術是化學氣相沉積Chemical Vapor Deposition的縮寫。

CVD人工鉆石的主要工藝制程：提供基底—提供氣源—產生等離子體—沉積碳原子—長晶過程（約2周以上）—穩定和冷卻—激光切割初加工—激光打標—拋光—化學處理—品質檢測—激光切割二次加工—激光打標—拋光—化學處理—品質檢測—鉆石切面分析及3D模擬—激光切割三次精加工—拋光打磨—鉆石成品。

從上面的制程中我們可以清楚的知道，這里面有多道激光的制程，其中激光打標也是重要的制程之一。

產品來料，由數字編碼變更為條形碼：

客戶要求：

1、人工只負責上下料和掃碼，其余所有工作由設備完成，避免人為因素操作錯誤。

2、只允許激光打標在金剛石上表面，11位單線字，字高0.5-1mm，打標深度≤0.05mm。

3、金剛石片的每一片來料厚度有一定差異，需要在激光打標之前先測距并自動調整激光焦距。

4、增加視覺系統，視覺系統可以對產品進行定位打標（根據產品的外邊框位置確定激光打標的位置），打標完成之后可以放大圖像實時查看產品打標的效果。

5、配掃描槍，激光打標之前先掃描產品包裝袋的條形碼自動生成打標內容。

為此，我們專門開發了一套全自動CVD鉆石激光打標系統：

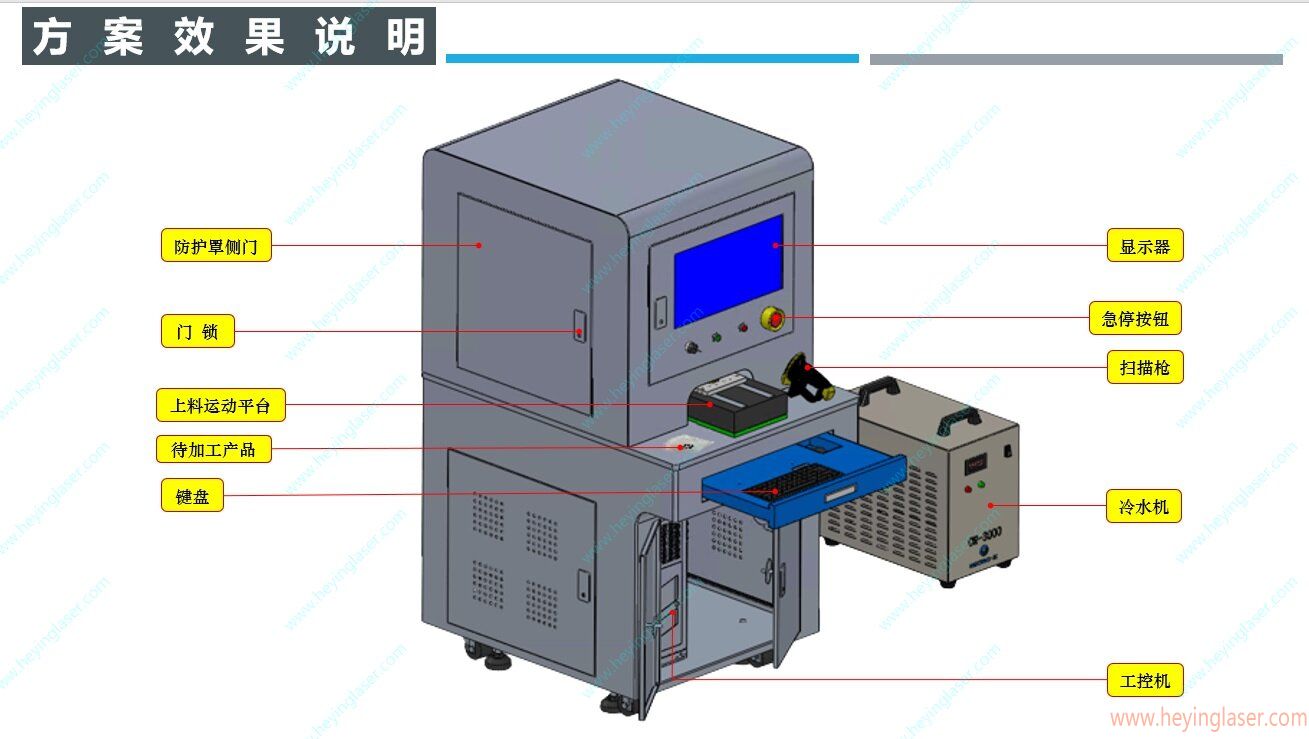

（1）、設備外形：

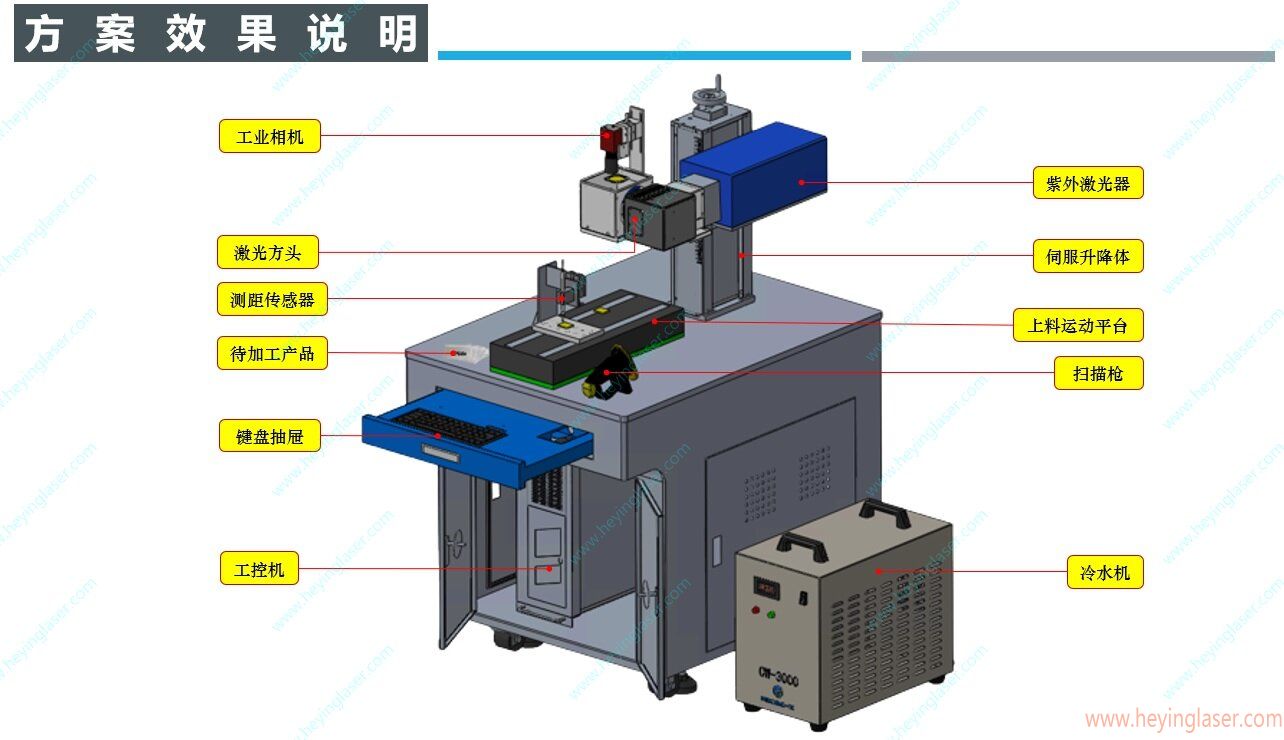

（2）、設備構造

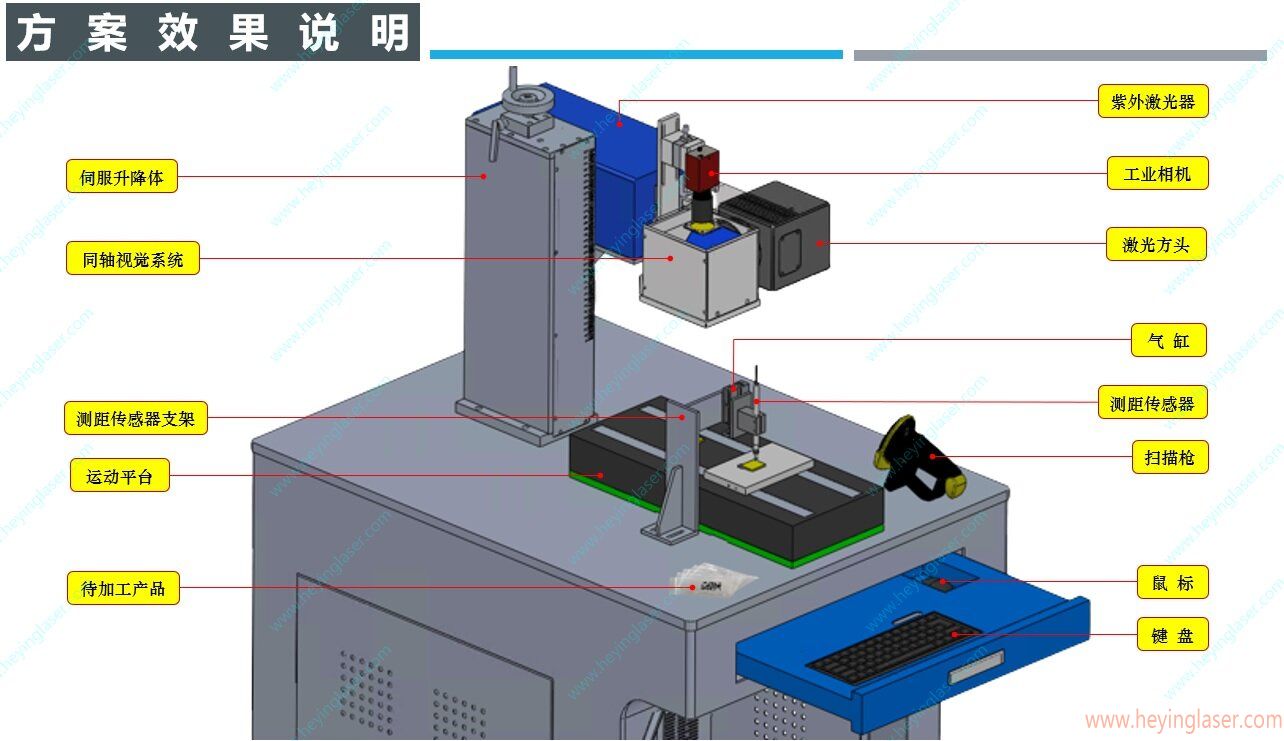

（3）、設備內構

?

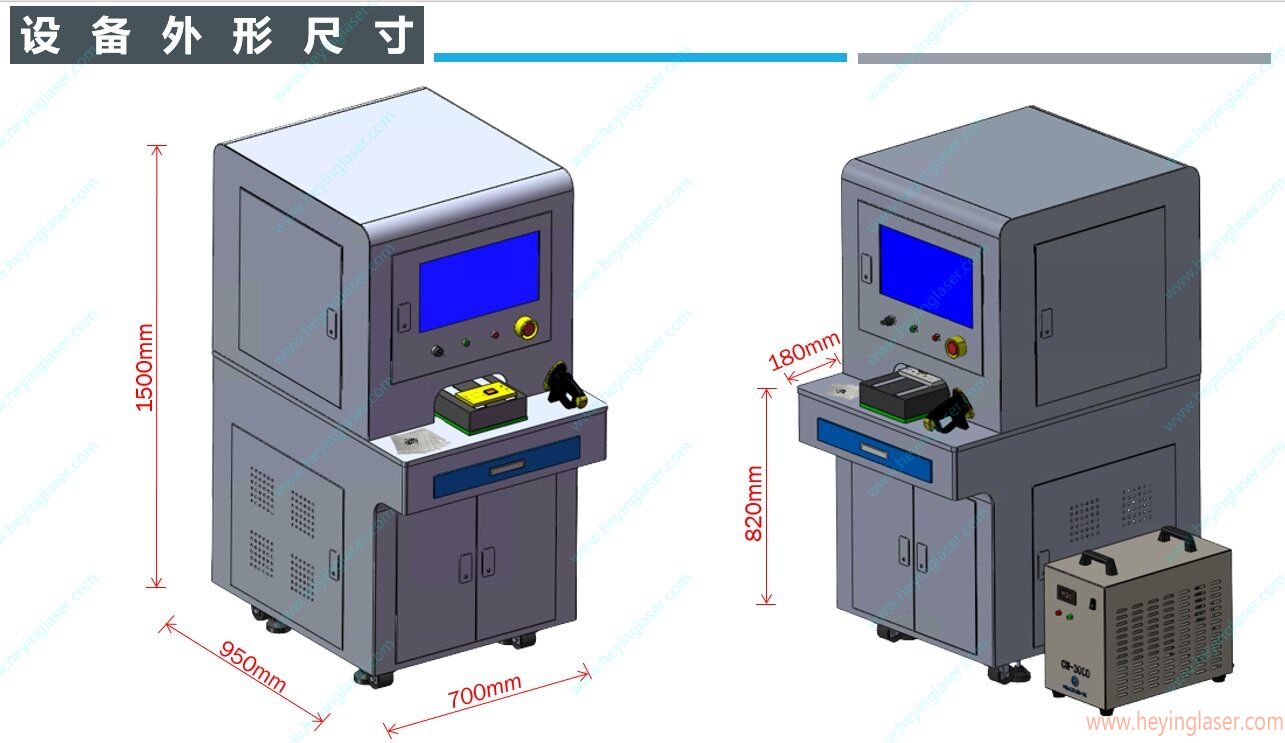

（4）、設備尺寸

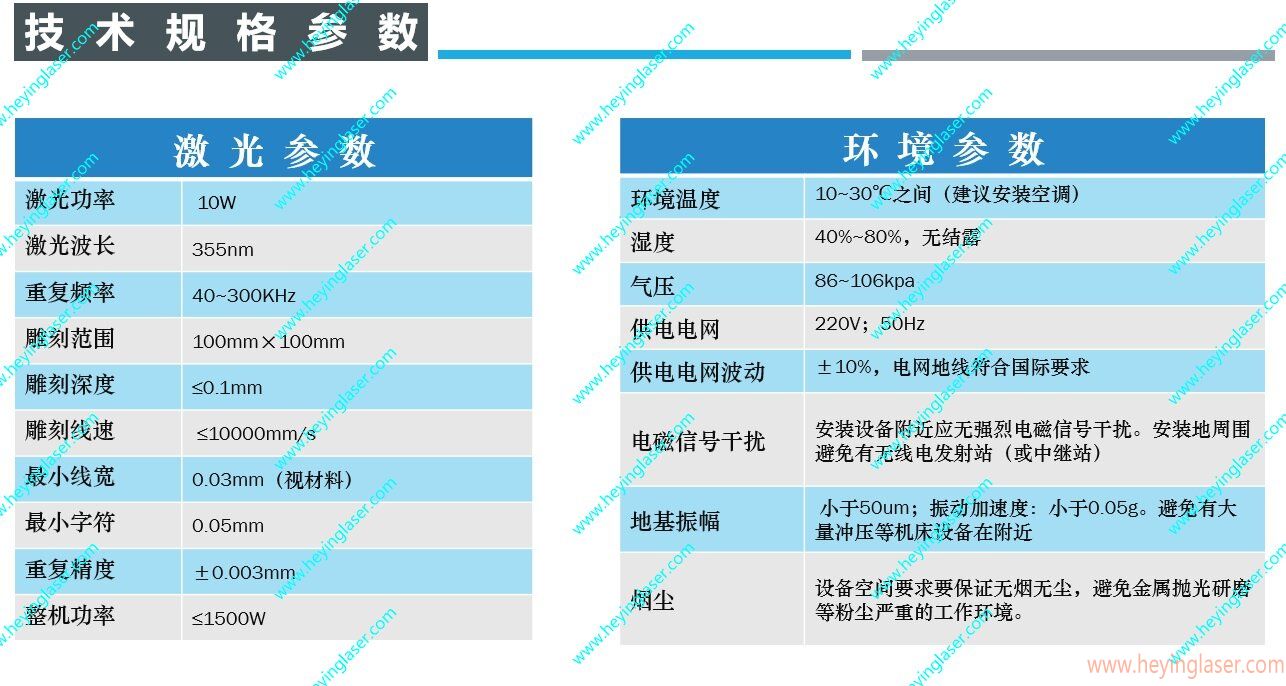

（5）、設備配置參數

激光器功率：10瓦紫外；

激光波長：355nm；

最小線寬：0.03mm（視材料）；

激光器冷卻方式：水冷；

工作環境溫度：10—30℃；

工作環境濕度：40%—80%，無結露；

打標深度：≤0.1mm；

出光方式：朝下出光；

振鏡速度：≤10000mm/s；

重復精度：±0.003mm；

打標范圍：常規100mm*100mm；

軟件要求：掃碼槍掃碼后自動生成激光打標內容；

整機耗電：≤1500瓦；

供電電網：220V/50Hz，波動范圍±5%，需有地線；

電磁信號干擾：安裝設備附近應無強烈電磁信號干擾。安裝地周圍避免有無線電發射站（或中繼站）；

地基振幅：小于50um；振動加速度：小于0.05g。避免有大量沖壓等機床設備在附近；

煙塵：設備空間要求要保證無煙無塵，避免金屬拋光研磨等粉塵嚴重的工作環境；
